回流焊与波峰焊中微量氧含量分析仪（氧含量在线分析仪）
2022.03.04 | 行业新闻
在SMT行业中，为保证电子产品在高温条件下的焊接质量，需要严格控制回流焊、波峰焊设备中的氧气含量这就需要用到测试范围从空气（20.95%）到低氧浓度环境（5ppm左右）全覆盖的测氧仪表—HT-LA416氧含量在线分析仪,HT-LA454四通道氧分析仪来全程监控炉内氧含量，从而完善工艺流程，提升产品质量，所以成都鸿瑞韬为大家介绍回流焊与波峰焊中微量氧含量分析仪是如何应用的！
什么是回流焊？回流焊技术在电子制造领域并不陌生，我们电脑内使用的各种板卡上的元件都是通过这种工艺焊接到线路板上的，这种设备的内部有一个加热电路，将空气或氮气加热到足够高的温度后吹向已经贴好元件的线路板，让元件两侧的焊料融化后与主板粘结。这种工艺的优势是温度易于控制，焊接过程中还能避免氧化，制造成本也更容易控制。
什么是波峰焊？波峰焊是让插件板的焊接面直接与高温液态锡接触达到焊接目的，其高温液态锡保持一个斜面，并由特殊装置使液态锡形成一道道类似波浪的现象，所以叫“波峰焊”，其主要材料是焊锡条。
无铅焊接工艺
在目前的波峰焊和回流焊技术中采用无铅化工艺，需要提高焊接温度(有的高达260C)，而提高焊接温度，将会加速焊接表面的氧化，从雨对焊撞质里造成影响。为此，需要使焊接部分处于非氧气环境的保护当中。
目前，无铅焊接工艺中使用的保护气为纯氮气，其氮气浓度一般在99.9%~99.999%的范围内。此时，微爾氧分析仪即可测试内部微爾氧会量，从而控制焊接丁艺，具体参阅Z0-200/201技术指标大多数的回流焊和波峰焊机的生产商和用户使用微里氧分析仪来测里氧气纯度，更有一些利用氧分仪的反馈回路来控制氧气浓度。
微量氧分仪的生产厂家有很多，但只有少数在全球范围都设有售后服务中心并配备经验丰富的技术代表，这类微里氧分析仪器根据其采用的技术不同，主要采用分为两类，第一类采用氧化锆传感器，为固态陶瓷材料，第二类采用燃料电池。

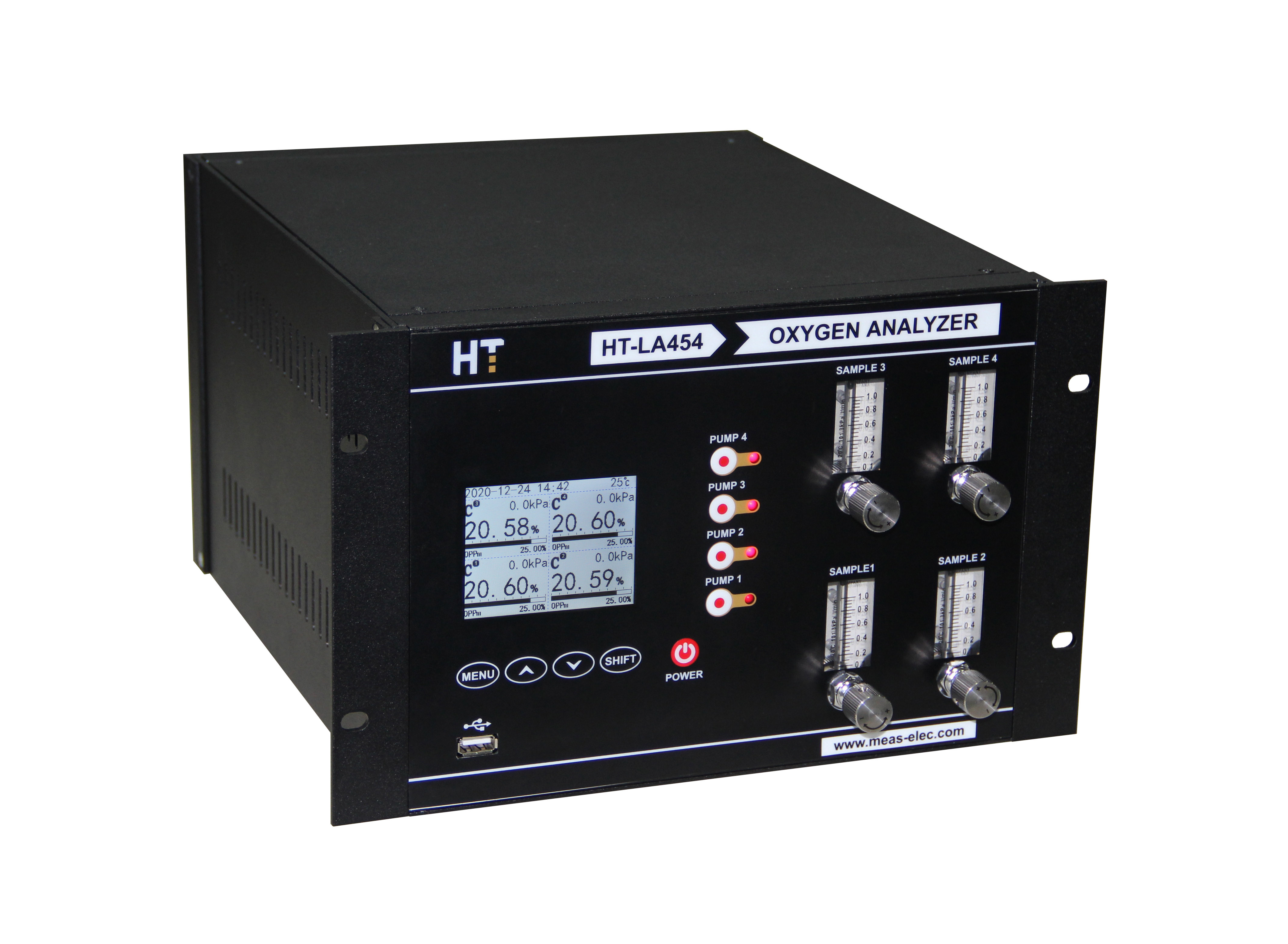

氧化锆微里氧分仪 HT-LA454四通道氧分析仪
技术参数：
l 测量原理：双氧化锆
l 显示方式：320×240图形点阵彩色LCD
l 测量范围：0~10/100/1000PPm/1.00%/25.00% O2
l 测量精度：0~1000PPm/1.00%/25.00%≤±1%FS
0~100PPm≤±2%FS
0~10PPm≤±5%FS
l 分 辨 率：0.1PPm（微量）
0.01%（常量）
l 重 复 性：≤±1.0%FS
l 响应时间：T90≤30S

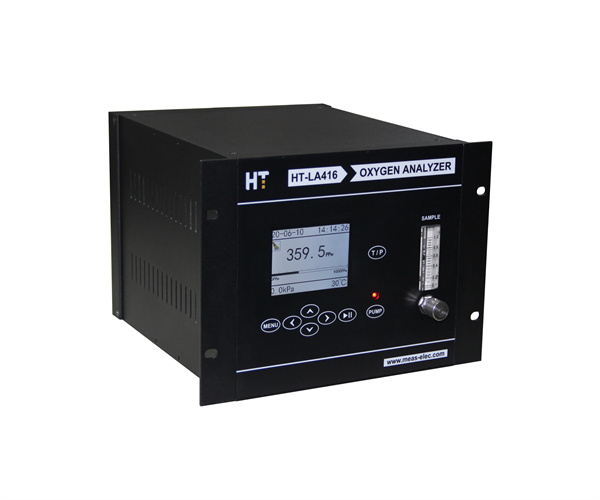

燃料电池法微里氧分仪 HT-LA416氧含量在线分析仪
技术参数:
l 测量原理：燃料电池
l 显示方式：320×240点阵彩色LCD
l 测量范围：0~10/100/1000PPm O2（微量）
0~10%/21%/25%/100% O2（常量）
l 测量精度：0~1000PPm/10%/21%/25%/100%≤±1%FS
0~100PPm≤±2%FS
0~10PPm≤±5%FS
l 分 辨 率：0.1PPm（微量）
0.01%（常量）
l 重 复 性：≤±1.0%FS
l 响应时间：T90≤60S（微量）
T90≤40S（常量）
以上是成都鸿瑞韬为大家介绍的回流焊与波峰焊中微量氧含量分析仪（氧含量在线分析仪），用户可以根据自己的需要来选型购买，成都鸿瑞韬科技有限公司服务范围：cems在线湿度仪、烟道氧分析仪、医药包装残氧仪（顶空分析仪）、在线露点仪、色谱分析仪、色谱除烃器、烟道氧分析仪、氧监控仪、防爆湿度仪、防爆氧分析仪、防爆氧分析系统、二氧化碳分析仪、一氧化碳分析仪、防爆氢分析仪、甲烷分析仪、高氧分析仪、可燃气体分析仪、多组份气体分析仪等广泛应用于科研、环保、节能改造、冶金、建材、化工、石油、电厂、生物化学、医药卫生、卫生检疫、食品检验、环境保护、食品工业、医疗临床等领域。
