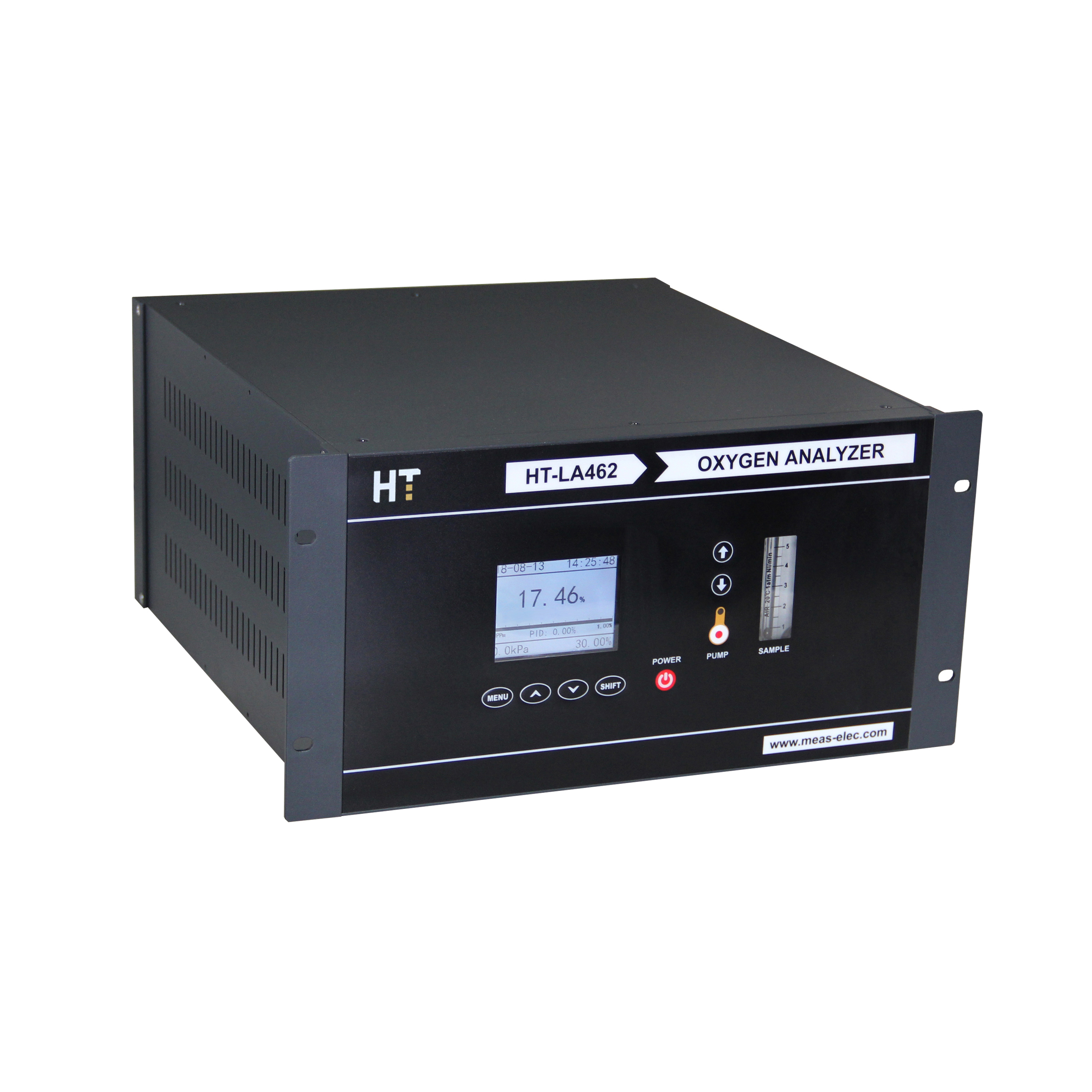

HT-LA462在线闭环控制氧分析仪

产品简介




          测量原理:双氧化锆

          显示方式:320×240点阵LCD

          测量范围:0~10/100/1000PPm/ 1.00% / 25.00% O2

          测量精度:0~1000PPm/1.00% / 25.00%±1%FS

                                   0~100PPm±2%FS

               0~10PPm±5%FS

          最小分辨率0.1PPm

           性:±1%FS

          响应时间:T9060S

          输出接口4-20mA.DC(非隔离输出,负载电阻1KΩ

                             0-10V.DC(非隔离输出,负载电阻>10KΩ

              2路可编程干触点型无源报警输出触点最大容量AC220V/2A

          其它接口RS232默认)或RS485、以太网

          工作电源:AC100~240V 50/60Hz功耗60VA

          环境温度-10~+50

          储存环境湿度:90%RH,非冷凝

          工作环境湿度:100%RH,非冷凝

          样气温度0~60

          采样方式:抽气式或通入式(二选一)

          样气压力:微正压、微负压或常压(抽气式)

                        0.05Mpa入口表压0.35Mpa 稳压气氛,确保能够提供2~2.5L/min流量即可(通入式)

          排气压力自由排空(安全条件下)

          背景气体N2或其他惰性气体

          规格尺寸:180mm×366mm×394mmH×W×D

          开孔尺寸:182mm×327mmH×W),嵌入式安装情况下

          气源压力:0.4~0.8MPa(比例阀入口)

          采样气路接口:NPT 1/8内螺纹

          控制气路接口:NPT 3/8内螺纹(比例阀接口)

          流量范围:0~65m³/h(常规)

          流量统计范围:0~72m³/h(含累积流量功能)

          保护阀流量:30~60m³/h(气源压力4~8bar条件下)

          其它功能:采样堵塞报警功能,气路保护功能(分析仪或比例阀故障时,自动开启保护阀)

          控制精度:目标值±10%

          传感器寿命:5年(正常使用条件下)

          安装方式:嵌入式/台装式



    a. 友好人机对话菜单,操作直观方便;

    b. 320×240点阵LCD显示,显示内容细腻、清晰;

    c. 原装进口双氧化锆传感器,具有测量精度高、响应速度快、校准周期长等特点;

    d. 气路堵塞报警和自我保护功能,气路故障情况下自动关闭采样泵,有效延长采样泵和传感器使用寿命;

    e. 自动控制气氛保护炉内的氧浓度,无需人工干预,响应及时迅速;

    f. 自动补偿保护气源压力和温度变化导致的控制误差,使系统内的气体成份更加稳定;

    g. 分析仪具有PID参数自整定功能,用户只要执行自整定操作,仪表就会根据控制输出与氧浓度采样输入的关系,自动计算出最优PID控制参数,完成氧浓度的精确、自动控制,操作简单、方便;

    h. 最大限度节约保护气源的使用量,有效的降低了系统的运行维护成本;

    i. 流量测量功能,具有瞬时流量采集和累积流量显示、计算、存储(间隔10分钟存储一次)与清除(菜单清除)功能;

    j. 仪表主要用于SMT主路氮气流量控制,当核心温区气体氧浓度过低,比例阀动态调节流量时,仪表固定输出一个基准流量,使得炉内氧浓度始终保持在设定的范围内;

    k. 具有比例阀进出气口压力检测功能;

    l. 旁路保护功能,当比例阀出现故障时,及时自动打开旁通电磁阀,将保护气体继续充入气氛保护炉中,无需人工干预,响应及时迅速,减少因比例阀故障而带来的损失

    m. 通过空气中的一点标定即可满足从PPm~%范围的氧含量准确测量,使其校准简单方便;

    n. 内置原装进口采样泵,寿命长、工作可靠;

    o. 测量无须基准气体,不受工作环境氧浓度影响;

    p. 宽范围交流供电,适用范围更广;

    q. 采用RS232(默认)/RS485双向通讯,上位机或其他数字通讯设备直接进行单向或双向通讯

    r. 可选配上位机软件,上位机软件具有曲线显示、数据保存、分析仪参数设置等功能。




    广泛应用于空气分离、波峰焊/回流焊中保护气、保护气氛炉、气体生产制造、石油化工等行业中的氧浓度检测和控制。
