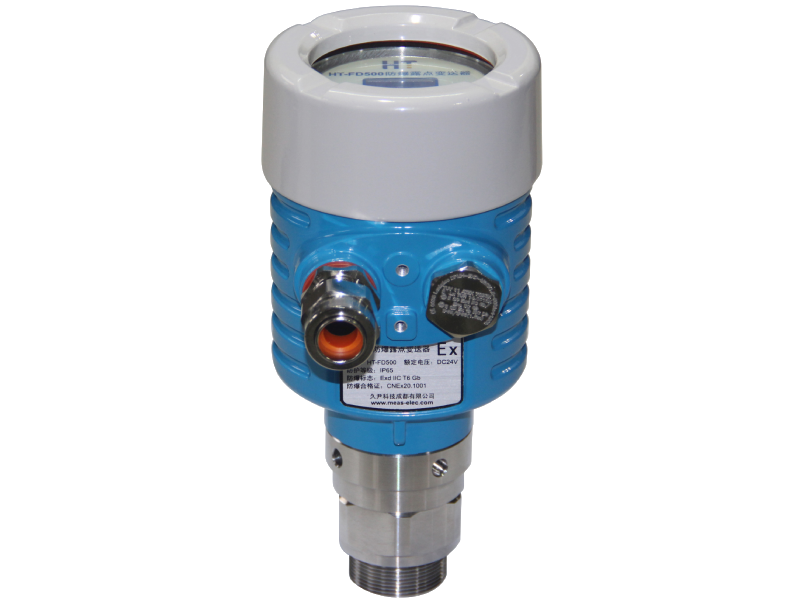

成都鸿瑞韬科技有限公司-防爆露点变送器

仪器特点

Instrument Features

a. 段码屏显示，显示直观，操作简单方便；

b. 采用原装进口薄膜电容传感器，具有测量范围宽、灵敏度高、稳定性好、低维护、抗冷凝等特点；

c. 菜单锁定功能，防止误操作改变仪表参数，影响其性能；

d. 可通过隔离式磁性笔现场直接操作仪表设置参数，无需断电；

e. 自动温度补偿，消除温度变化对测量值的影响；

f. 仪表支持多点分段线性标定，满足全量程范围的露点值准确测量。

技术参数

Technical parameters

测量原理：	薄膜电容
显示方式：	段码显示
测量范围：	基本型：-60℃~+20℃ 标准型：-80℃~+20℃ 扩充型：-100℃~+20℃
测量精度：	≤±1℃（0~-60℃） ≤±2℃（-60℃以下）
分辨率：	0.1℃
重复性：	≤±1.5℃
响应时间63%：	-60℃→-20℃ 5s -20℃→-60℃ 45s（压力0.1MPa，温度+20℃）
响应时间99%：	-60℃→-20℃ 15s -20℃→-60℃ 10min（压力0.1MPa，温度+20℃）
输出接口：	4-20mA模拟电流输出（负载电阻＜1KΩ） 1路可编程继电器干触点型报警输出，触点最大容量AC220V/2A
工作电源：	DC24V±10%，200mA
环境温度：	-10℃~+50℃
储存环境湿度：	＜90%RH，非冷凝
工作环境湿度：	＜100%RH，非冷凝
样气露点：	＜环境温度
采样方式：	扩散式/通入式（订货时请注明）
样气压力：	5kPa≤相对压力≤600kPa，稳压气氛
样气流量：	2~4L/min（通入式）
背景气体：	N2、惰性气体、碳氢化合物等非腐蚀性气体
防爆等级：	Ex db IIC T6 Gb
防尘等级：	Ex tb IIIC T80℃ Db
证书编号：	CNEx24.5459X
防护等级：	IP66
传感器寿命：	＞4年（正常使用条件下）
仪表质量：	扩散式：净重2.0Kg 通入式：净重2.4Kgg
连接电缆：	3米（标配）
安装方式：	扩散式：螺纹安装通入式：支架安装

应用场合

Application scenarios

应用于防爆等级要求为Ex db IIC T6 Gb环境中的气体水份在线测量。广泛用于石油化工、天然气、工业用气体、半导体、干燥工业、食品工业、电力、机械制造、空分、制药等行业。

订货须知

Ordering Instructions

l 测量范围

l 采样方式

l 背景气体组份
